玻璃钢电缆桥架安装规范和安装要求

发布时间:2023-03-07人气:2165

河北六强生产的玻璃钢电缆桥架适用于敷设10kv以下电力电缆、室内外架空电缆沟,如控制电缆、照明线路、气动、液压管道电缆等。玻璃钢桥架具有适用范围广、强度高、重量轻、结构合理、成本低、使用寿命长、耐腐蚀性强、施工简单、布线灵活、安装标准美观等特点,为您的技术改造、电缆扩容和维护带来方便。


玻璃钢电缆桥架安装规范:

1. 工艺管道架空敷设;2. 地板和横梁下吊装;3.室内外外墙侧面安装、立柱墙、电缆沟墙也可安装在室外立柱或桥墩上。


吊装大型多层桥梁时,工字钢柱应尽量在两侧对称布置。玻璃钢桥梁可以水平敷设,也可以垂直敷设,有拐角、t形和十字形分支。宽度,高度和直径可以调整。电缆桥架是一种电缆敷设装置,它使电线、电缆、管道的敷设标准化、系列化、通用化。基本类别:槽式电缆桥架是一种全封闭电缆桥架,更适用于防止计算机电缆、通信电缆、热电偶电缆等高灵敏度系统控制电缆的干扰。在重腐蚀环境中电缆保护效果好。电缆桥架一般适用于敷设大直径电缆,尤其适用于敷设高、低功率电缆。

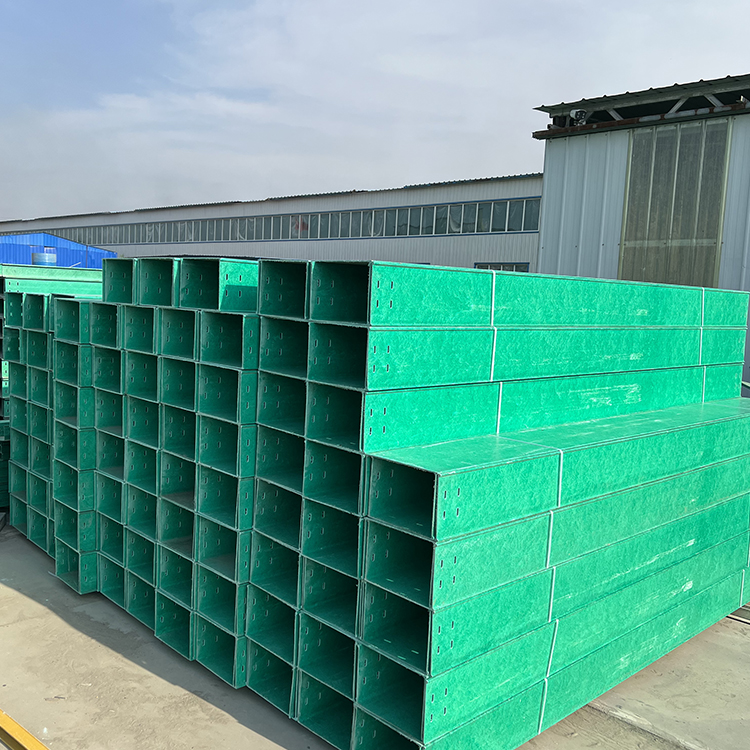

玻璃钢电缆桥架



玻璃钢电缆桥架安装要求:

1. 玻璃钢电缆桥架是电缆布线工程的配套项目。安装要求是确定方向:根据建筑平面布置,结合管道设置、便于维护和电缆布线的密度,确定电缆桥架的较好布线方式。在房间里,尽量沿着建筑物的墙壁、柱子、横梁和地板直立。

2. 荷载计算:计算主电缆桥架纵截面上的总索力和单位长度。

3.确定桥架宽度:根据电缆的数量、直径和电缆间距布置。确定桥架的类型、直径和规格,支撑臂的长度,立柱的长度和间距,桥架的宽度和层数。

4. 确定安装方式:根据现场条件确定玻璃钢电缆桥架的固定方式,选择悬挂式、立式、侧壁式或混合式。连接器和紧固件通常一起供应。此外,应根据桥梁的结构选择相应的盖板。

5. 若与电力电缆桥架配合使用,应将电力电缆与弱电电缆的直侧用隔板隔开。

6. 弱电电缆与其他低压电缆共用桥架时。有外部抗干扰层的弱电系统的弱电电缆应严格选用,避免相互干扰。
